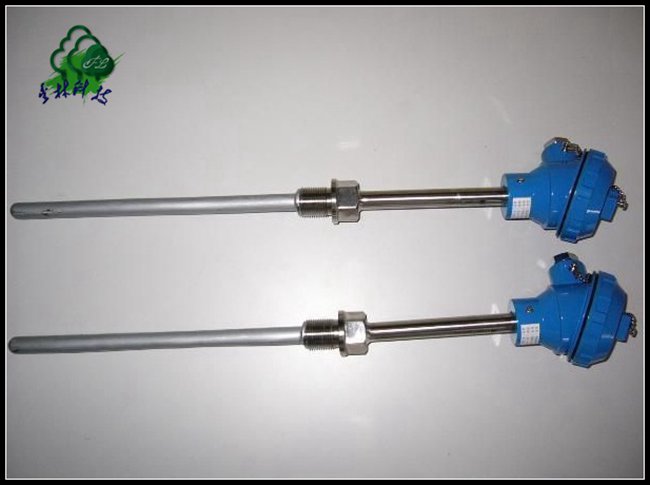

耐磨熱電阻介紹
耐磨熱電阻一般在接觸測量介質的地方使用特殊材料，有效防止被測介質的磨損、高溫?fù)p害等破壞。耐磨熱電阻和耐磨熱電偶一樣都是電廠循環流化訂鍋爐,沸騰鍋爐,粉磨煤機造氣爐和水泥廠系列窯頭,窯尾,爐頭罩及化工,冶煉等高溫耐磨環境較為理想的高技術類專用產品,耐磨熱電阻博采眾長,采用獨特的工藝配方,在失態平衡中制作出耐磨合金該產品與普通不銹鋼金屬,金屬陶瓷保護管,與市場上同類耐磨合金保護管相比,其使用壽命提高1-5倍.由于環境溫度差,溫控點過高,振動較大,鼓風機風速過高,磨損嚴重,造成溫度測量非常困難,使用壽命很短暫,一般的耐磨合金只有10-90天就磨透損壞,燒彎,折斷,造成熱電阻損壞,給用戶帶來很大的損失和不必要的麻煩,耐磨型熱電阻彌補了這個缺點.
主要技術參數
電氣出口：M20×1.5，NPT1/2
耐磨頭硬度：HRC60-65
防護等級：IP65
絕緣電阻＞100MΩ（常溫下）
試驗電壓：500VDC
連接尺寸：M27×2 NPT3/4
精度等級：Ⅰ級
耐磨保護管類型及性能
類型 | 代號 | 性能特點 | 測量范圍℃ | 外徑d(mm) | 適用場合 |
不銹鋼噴涂 | NP | 耐磨 | 0~800 | Φ16，Φ22 | 水泥， 煤粉， 流化床， 沸騰爐， 水泥旋窯 |
不銹鋼加強 | Q | 壽命延長 | 0~800 | Φ22~Φ30 | |
硬質合金 | NH10 | 耐磨、耐高溫 | 0~1100 | Φ16~Φ34 | |
高溫合金 | NH12 | 耐磨、耐腐、耐高溫、強度好 | 0~1200 | Φ20~Φ25 | |
高溫合金 | NH13 | 耐磨、耐腐、耐高溫、性能好 | 0~1300 | Φ22 | |
高鉻鑄鐵 | G | 耐磨、耐腐、外徑大 | 0~1050 | Φ32~Φ38 |
耐磨熱電阻型號及規格
型號 | 分度號 | 測溫范圍℃ | 公稱壓力 | 流速 | 規格 | |
d | L×L | |||||
WZN-230N | K | 0-800 | ≤100MPa | ≤100m/s | Ф16 | 300×150 |
WZE-230N | E | 0-600 | ||||
WZP-230N | Pt100 | -200～500 | ||||
WZN-630N | K | 0-800 | ≤30MPa | ≤80m/s | Ф15 | |
WZE-630N | E | 0-600 | ||||
WZP-630N | Pt100 | -200～500 | ||||
耐磨熱電偶、耐磨熱電阻的選型型譜
WZ | 熱電阻 | |||||
WR | 熱電偶 | |||||
感溫元件 | ||||||
C | Cu50（熱電阻） | |||||
P | Pt100（熱電阻） | |||||
N | 鎳鉻鎳硅 K | |||||
E | 鎳鉻銅鎳 E | |||||
連接形式 | ||||||
2 | 固定螺紋 | |||||
3 | 活動法蘭 | |||||
4 | 固定法蘭 | |||||
6 | 固定螺紋錐形保護管 | |||||
接線盒形式 | ||||||
2 | 防噴式 | |||||
3 | 防水式 | |||||
保護管直徑 | ||||||
0 | 16 | |||||
1 | 12 | |||||
T | Φ18、Φ20 | 客戶定制 | ||||
耐磨標示 | NM | |||||
耐磨頭材質 | ||||||
-SN | 水泥廠專用 | |||||
-DC | 電廠專用 | |||||
-LM | 等離子噴涂 | |||||
-CM | 高鉻鑄鐵 | |||||
-KM | K氏合金 | |||||
特殊材質 | ||||||
使用場合 | 客戶在訂購耐磨熱電偶、耐磨熱電阻時一定要確定其使用工礦場合， | |||||
